尾礦庫是指筑壩攔截谷口或圍地構成的，用以堆存金屬或非金屬礦山進行礦石選別后排出尾礦或其他工業廢渣的場所，是礦山選礦廠生產不可缺少的設施且投資運行成本高。尾礦庫是一個具有高勢能的人造泥石流危險源，各種自然的(雨水、地震、鼠洞等)和人為的(管理不善、工農關系不協調等)不利因素時時刻刻或周期性地威脅著它的安全，存在潰壩危險。一旦失事，容易造成重特大事故，給工農業生產及下游人民生命財產造成巨大的災害和損失，所以尾礦庫的安全監測尤為重要。

圖片來源網絡

尾礦庫的安全監測包括內/外部位移、浸潤線、干灘長度、庫水位、降水量，必要時還應監測孔隙水壓力、滲透水量、水體混濁度等。

圖片來源網絡

此次我們和大家分享的是尾礦庫安全自動化監測方案，主要由我們的傳感器、全功能采集模塊及葛南云平臺組成。我們在基本能代表庫內平穩水位，滿足監測需要的地方布置了VWP-G型投入式水位計，并且配合視頻監測；在視線開闊上部無遮擋的地方布置了雨量計；物位計布設在灘頂上游和灘頂標高較低處，通過測量值計算得到干灘長度、坡度；浸潤線監測橫剖面與表面位移監測橫剖面相結合，且上中下各布置多個監測孔，放置多只VWP型滲壓計，對各剖面浸潤線進行監測；每個尾礦庫設監測垂線和橫剖面，內部位移監測通過GN-1B固定測斜儀進行監測，并接入GNSS接收機對尾礦庫外部位移進行監測。

所有傳感器監測的數據通過MCU自動測量系統及GDA1106型全功能測量模塊實時上傳云平臺，用戶可以在云平臺上自定義監測對象、測點、采集頻率、設置報警值、管理數據，進行一系列操作，達到預期監測效果。

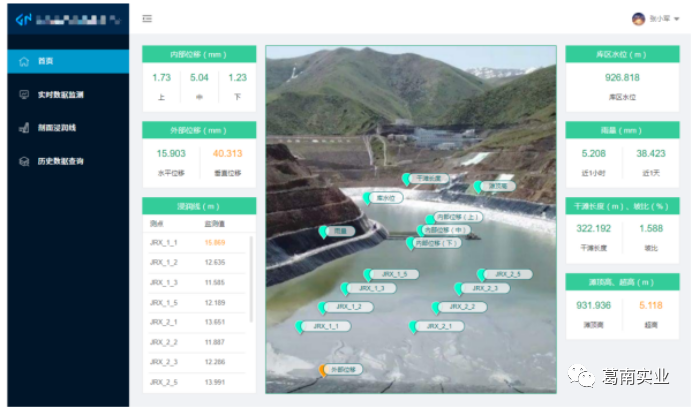

用戶通過尾礦庫監測看板可對尾礦庫內部位移、外部位移、浸潤線、水位、雨量、干灘長度、坡比、灘頂高度等各監測因素進行實時監控。根據尾礦庫圖紙或地圖進行測點分布配置，用戶可直觀地看到各測點的位置信息并查看實時數據，異常測點及數據會突出顯示，點擊可查看詳細數據信息，使用戶能夠快速掌握尾礦庫的安全狀況。

尾礦庫安全監測看板（葛南云平臺截圖）

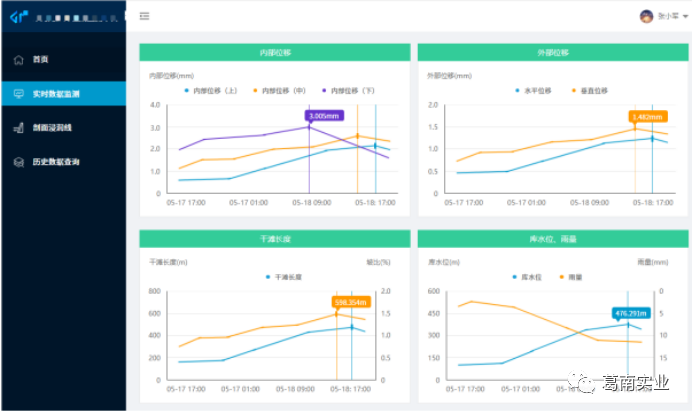

用戶通過實時數據看板可查看各監測量的變化曲線圖表，頁面數據定時刷新滾動，方便觀測人員在短時間內快速掌握各個監測點的數據變化情況。

實時數據看板（葛南云平臺截圖）

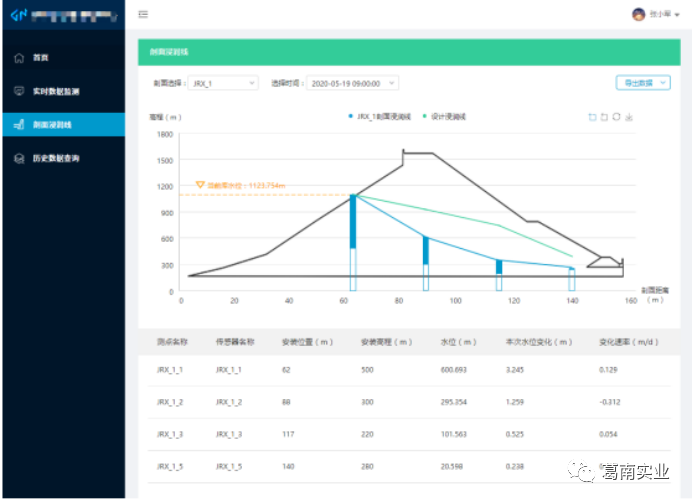

系統可根據尾礦庫剖面圖紙及測點安裝位置，定制剖面浸潤線并同時顯示設計浸潤線，用戶可一目了然地查看到實時浸潤線與設計浸潤線的對比情況，更加直觀地看到累計變化結果。

浸潤線監測（葛南云平臺截圖）

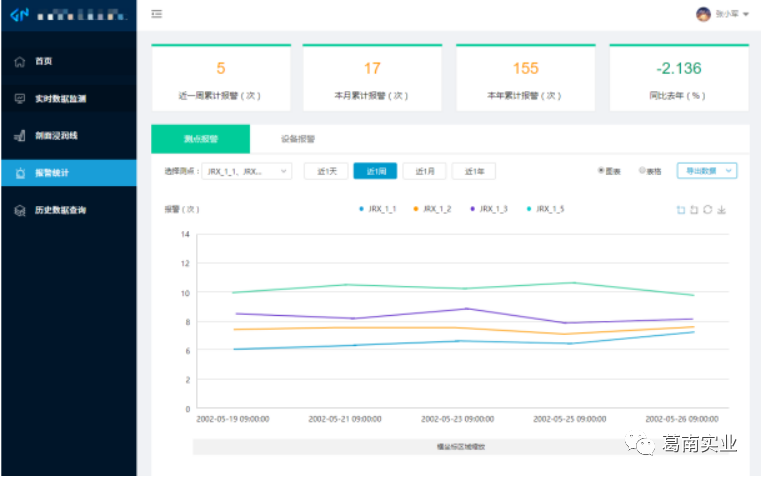

系統擁有完善且強大的報警機制，用戶可自定義多級別報警，當測值觸發預警值時，實時發送微信或短信提醒，方便用戶及時了解工程隱患，盡快地作出應對措施。另外還可對歷史報警數據進行查詢和統計，分析尾礦庫的薄弱位置，對后期的管理維護具有重要參考意義。

報警趨勢統計（葛南云平臺截圖）

綜上，葛南云平臺尾礦庫安全監測方案具有以下優勢特征：

（1）一體化自動監測方案大大解放人力物力，費用經濟性價比高，并可接入任意傳感器及GNSS設備；

（2） 云平臺可幫助用戶實時監控設備健康狀況，批量對數據進行處理，展示變化趨勢，自動生成報表，通過定制數據看板進行數據分析，大大提升用戶體驗；

（3）云平臺自帶專業算法，可自動計算干灘長度，根據用戶實際場景對浸潤線進行繪制，在平臺進行實時展示；

（4） 云平臺具有完善的報警機制，報警信息可通過微信、短信等方式實時發送，方便用戶及時了解工程隱患；

（5）如有需要，我們可按需提供平臺與省市級系統的數據對接服務，免除用戶后顧之憂。

因此，葛南云平臺尾礦庫安全監測系統可大大地提高監測效率，實時掌握尾礦庫健康狀態，為尾礦庫的安全運行保駕護航！
