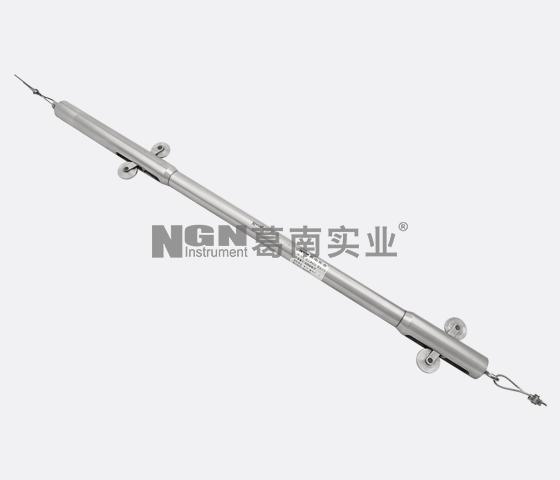

固定測斜儀廣泛適用于測量土石壩、面板壩、巖土邊坡、路堤、基坑等結構物的水平位移、垂直沉降及滑坡，固定測斜儀配合測斜管可反復使用，方便實現測量數據的自動采集。
固定測斜儀采用的是高精度MEMS傳感器，可靠性好，穩定速度快，安裝附件少，組裝方便，輸出信號為RS485數字量，直接顯示工程值(位移或角度)，同步測量埋設點的溫度。
固定測斜儀全不銹鋼結構、抗沖擊、接地防雷、測值穩定、長期工作在水下。
固定測斜儀測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。
1 規格及主要技術參數
規格型號 | GN-1B | GN-1B(2) |
測量方向 | ±X | ±X、±Y |
測量范圍 | ±15(30)° | ±15(30)°、±15(30)° |
靈敏度 | ≤9" | |
測量精度 | 0.02%F.S | |
測溫范圍 | -40℃～+80℃ | |
靈敏度 | ±0.1℃ | |
輸出信號 | RS485 | |
超量程 | 25%正常工作 | |
儀器輪距 | 500mm | |
徑長比 | 28mm/660mm | |
耐水壓 | ≥1MPa | |
絕緣電阻 | ≥50MΩ | |
2 結構
固定測斜儀由測桿、導向輪、連接鋼絲繩、觀測電纜等組成。
固定測傾斜儀配套設備 | ||
1 | 標定設備 | 全自動傾斜儀檢定系統 |
2 | 標定儀表 | 精密數字傾斜標定儀 |
3 | 觀測電纜 | YSPT-4P型水工電纜 |
4 | 電纜接長 | GJ-1型防水接頭 |
5 | 測量儀表 | VW-102E型全功能讀數儀 |
6 | 集中自動化測量 | MCU-32型分布式模塊化自動測量單元 |
7 | 分散自動化測量 | GDA16型全功能采集儀 |
8 | 系統軟件 | 葛南云平臺，數據采集系統軟件 |
9 | 安裝附件 | 吊裝鋼絲繩、管口裝置 |
1 測量
1.1讀數儀測量
測量用VW-102E型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接固定式測斜儀的輸出電纜，固定式測斜儀電纜定義：紅(+)、黑(-)芯線為電壓輸入端，電壓輸入值≥12V；白(A)、綠(B)為信號輸出端，電壓輸出值≤2V。固定式測斜儀內存貯有該儀器的編號、標定系數K、溫度修正系數b等信息。讀數儀測量會自動將測量值及識別信息測出，順序存入讀數儀內，同步葛南云平臺，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。
工程現場多支固定式測斜儀電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支固定式測斜儀所對應的編號及身份信息。
1.2 自動化測量
自動化測量用MCU-32型分布式模塊化自動測量單元可接入8～32支固定式測斜儀，用GDA1602(1/4/8/16)型全功能采集儀可接入1～8支固定式測斜儀，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的固定式測斜儀信號，接入通道任意組合，具有智能識別讀取儀器身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力
